EXPENSES LIST 1/3

　知人から依頼がありました。マンツーマンで経費見積もりを示しながら商談するのに、相手が高齢者なこともあって、液晶ディスプレイではどこに注目していいかわからなかったり見えにくかったりするので、専用のディスプレイボードを作ってほしいという依頼です。

　金額を８項目の欄に表示したいとのことで、入力部分には電卓を使い、計算結果の数字をラッチし表示することにしました。いつものように回路設計はinara1さんにお願いしました。

　表示する数字を取り込むのに、７セグ出力であれば各セグメントのON/OFFを拾えばいいので、LED出力の電卓キットを使います。適当なものは六桁電卓しか見つからなかったので、扱う金額は七桁までで最下位は"０"でよいとのことで下一桁はダミーで"０"を表示することにしました。

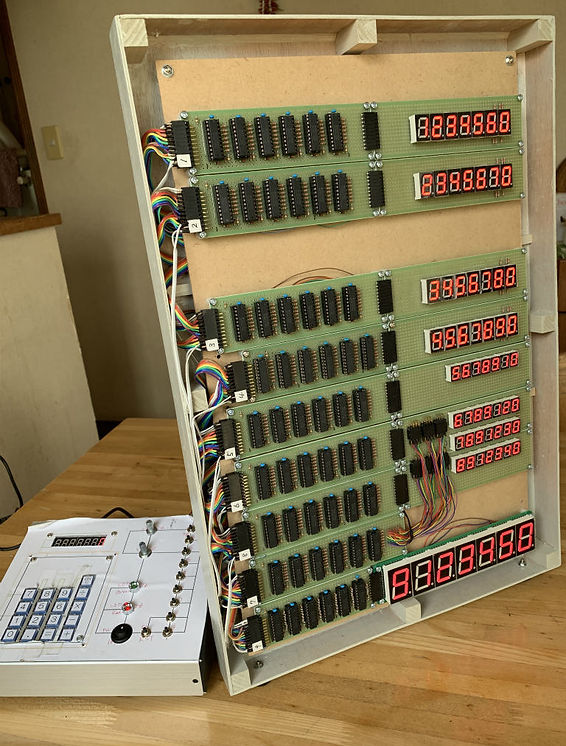

　六桁の各７セグをラッチし表示する回路を８欄ぶん並べるので結構な規模の製作になりました。

　ケースは3mm厚のシナべニアと角材を接着組み立てしました。
