MAGIC EYE LED 2/3
LEDを円周状に配置するため、エッチングして基板を作りました。図版をWordで描いてレーザープリンタで印刷しアイロンで転写するという方式でしてみました。
2mm×5mmのLEDです。高さはもっと低ければよかったのですが7mmあります。20個が左右対称に10段階で点灯します。
inara1さんに設計していただいた回路を試験管の中に収まるようレイアウトしました。結果的に本家６Ｅ５より2cmほど長くなってしまいました。レイアウトを見直して２作目で短くする予定です。
良好受信時で全周点灯とするフルスケール調整とLEDの明るさ調整とをそれぞれ半固定VRで行います。

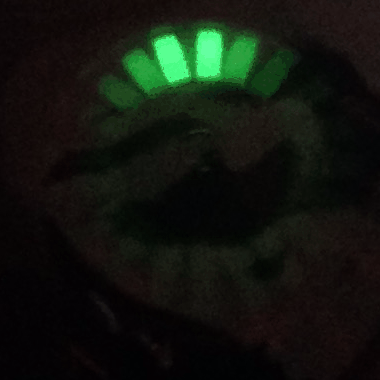

あまり精細ではありませんが、発光の変化を撮影しアニメGIFにしてみました。変化をループさせていますが、実際の使用時はチューニングに応じて発光数が増減し同調時に全周点灯となります。
猫の目のように開いたり閉じたりするのを見ながらチューニングするのはなかなか気分の良いものです。
←追記しました。
